Паровые регулирующие клапаны для измерения и отбора проб нефтепродуктов и химикатов

Клапан MMC серии B Клапан MMC Микро B Клапан MMC Мини Микро B
Клапан MMC серии «B» 2″ (50 мм) Клапан MMC Микро «B» 2″ (50 мм) Клапан MMC Мини Микро «B» 1 1/2″ (38 мм) с присоединенной трехфункциональной линейкой закрытого исполнения

Подходящие для положительного закрытия цистерн и баков, паровые регулирующие клапаны MMC B-типа являются запорными клапанами положительного противодавления. Применяются совместно с трехфункциональными рулетками при измерении в резервуарах (уровня, поверхности раздела фаз и температуры), а также обнаружения кислорода. Клапаны доступны в трех 2-дюймовых полнопроходных моделях (50 мм): выпущенный первым B-типа, Микро «B» и F50 (Азия). MMC Мини Микро «B» – клапан размером 1 1/2″ (38 мм).

Все клапаны оборудованы фланцами для простоты установки и точного позиционирования.

Паровые регулирующие клапаны MMC B-типа изготовлены из нержавеющей стали марки 316 с бронзовой крышкой. Шаровые краны клапанов выполнены из нержавеющей стали с тефлоновым уплотнением.

Кроме того, отборы проб объемом 1/2 или 1/3 литра доступны в 2-дюймовом размере с использованием пробоотборников MMC. Все измерительные рулетки напрямую подключаются к любому типу парового регулирующего клапана MMC.

Спецификация

Материал

Нержавеющая сталь 316 с бронзовой крышкой. Тефлоновые уплотнения шарового крана. Viton® используется для всех других туплотнений. Возможен выбор крышки из нержавеющей стали и других материалов уплотнений. (Viton® является зарегистрированной торговой маркой компании DuPont Dow Elastomers).

Установочные размеры фланцев

  • 2″ клапан «B» (2318-2S-F316-BC)  – 6″ (152) наружный диаметр, BC 4 3/4″ (121)  – отверстия под болт (4) 3/4″ (19)
  • 2″ Микро «B» (2318-2S-FMS-BC)  – отверстия под болт (4) 3/4″ (19)
  • 1 1/2″ Мини Микро «B»(2318-2S-F316BC)  – 5″ (127) наружный диаметр, BC 3 7/8″ (98) – отверстия под болт (4) 5/8 (16)
  • 2″ F50 50 мм ММC-A (JIS)  – 155мм (6,1″) наружный диаметр, BC 120мм (4,72″)  – отверстия под болт (4) 19 (0,75″)

Вес

  • 2″ «B» клапан (2318-2S-F316-BC) – 14 фунтов (6,35 кг)
  • 2″ Микро «B»(2318-2S-FMS-BC) – 13 фунтов (5,9 кг)
  • 1 1/2″ Мини Микро «B»(2318-2S-F316BC) – 9 фунтов (4,1 кг)
  • 2″ F50 ММC-A (JIS) – 19,8 фунтов (9 кг)

Номинальное давление

150 фунтов на квадратный дюйм (10 кг/см2), газонепроницаемость при 2 фунтах на квадратный дюйм (0,14 кг).

Размеры парового регулирующиего клапана MMC типа «B»

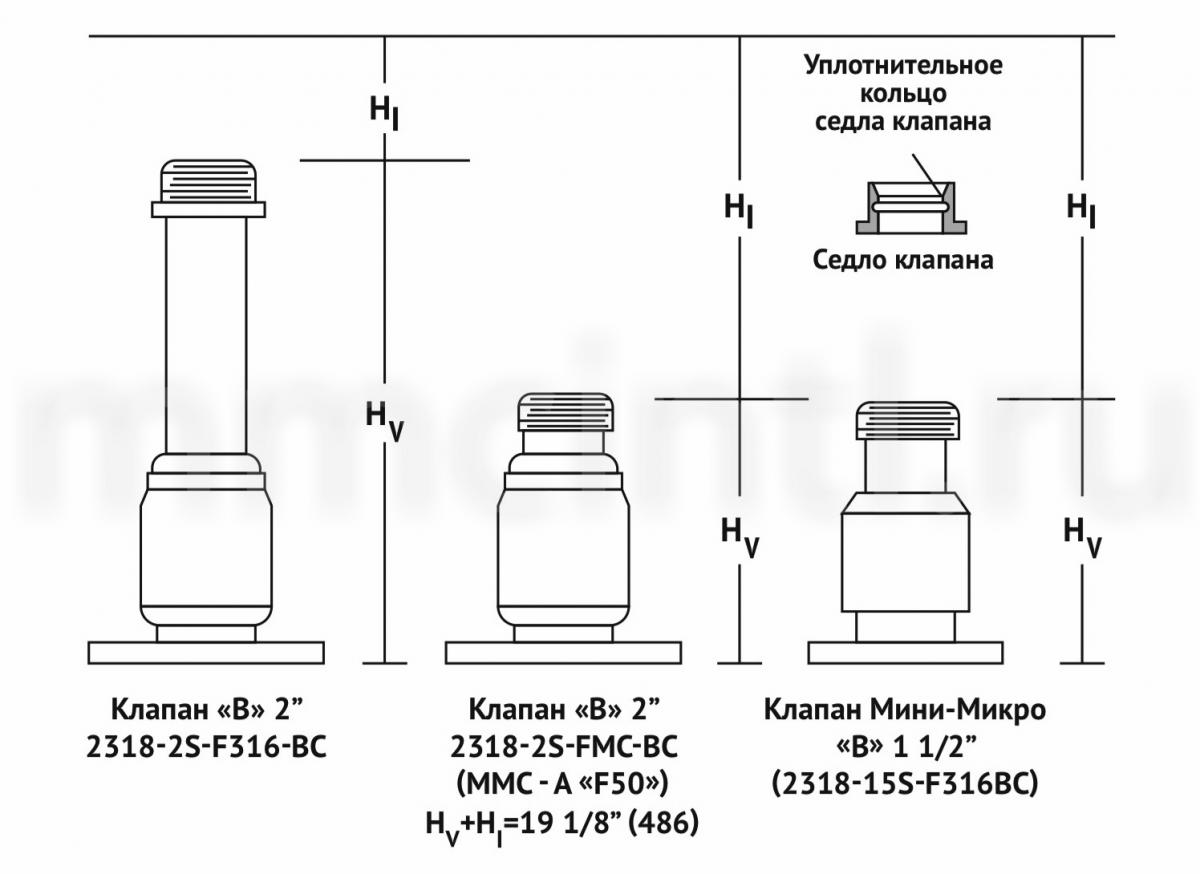

Размеры клапана MMC типа «B»

Примечание: размер HI зафиксирован конструкцией измерительной рулетки.



Модель HV HI HV и HI
клапан «B» 2″ (2318-2S-F316-BC) 13 1/8 6 19 1/8
2″ фланец-6″ наружный диаметр (4 3/4 BC-[4] 3/4″ отверстия) (333) (152) (486)
(2318-2S-FMS-BC BC-2″ Микро «B» 7 12 1/8 19 1/8
2″ фланец-6″ наружный диаметр (4 3/4 BC-[4] 3/4″ отверстия) (178) (308) (486)
F50 2″ MMC-A клапан JIS 10K (178) (322) (500)
50 фланец-155 наружный диаметр (120) BC-4 отверстия (19) 7 12 1/8 19 1/8
2318-1,5S-F316BC 1 1/2″ Мини Микро «B» 7 12 1/8 19 1/8
1 1/2″ фланец-5″ наружный диаметр (3 7/8″ BC-[4] 5/8″ отверстия) (178) (308) (486)
