Контрольно-измерительные рулетки границы раздела нефть-вода для танкеров, береговых терминалов и экологической отрасли. (Устройства измерительные MMC D 2401-2)
Свидетельство о внесении устройства измерительного D 2401-2 фирмы MMC International в реестр средств измерений РФ:
Портативные измерительные рулетки MMC D 2401 2 – удобное и точное средство для измерения уровня взлива и границы раздела нефть-вода. Они подходят для морских и наземных емкостных сооружений, а также для мониторинга скважин.
Модели измерительных устройств (MMC D 2401 2 19 и D-2401 2 57) предназначены для проведения измерений уровня взлива нефти (нефтепродукта), определения уровня границы раздела фаз смеси нефть (нефтепродукт/вода и измерений температуры жидкости в резервуарах предприятий нефтяной и нефтеперерабатывающей отраслей промышленности.
Измерительная система рулеток сертифицирована как «взрывобезопасная» для использования во всех опасных зонах класса IIC.
Устройства измерительные D 2401-2 утверждены приказом Федерального агентства по техническому регулированию и метрологии Российской Федерации и сертифицированы как взрывобезопасные
Устройство измерительных рулеток D 2401-2
Устройство измерительных рулеток D 2401-2 (MMC D 2401 2 19 и D 2401 2 57) представляет собой зонд, подвешенный на конце гибкой измерительной ленты. На ленте расположены проводники для подвода питания и передачи сигналов от датчиков (измерителя температуры и уровня), находящихся внутри зонда.

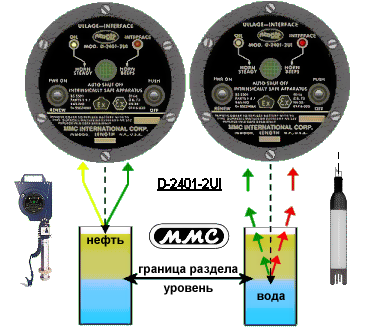

Измерительные рулетки границы раздела нефть-вода D-2401-2 способны обнаруживать все плавающие и непроводящие углеводороды. Каждый инструмент разработан для простоты использования. Измерения уровня взлива и границы раздела нефть-вода осуществляется просто и быстро. Когда электронный зонд опускается и обнаруживает углеводород – слышен непрерывный звук и горит желтый светодиод. При опознавании границы раздела нефть-вода или непроводящей жидкости тяжелей воды издается прерывистый звук и начинает мигать красный светодиод.
Исполнения рулеток
Измерительные устройства выпускаются в двух конструктивных исполнениях: закрытом, и открытом. В соответствии со спецификой применения выделяют еще две конфигурации измерительной системы MMC D 2401 – защищенную и экологическую.
Контрольно-измерительная рулетка для измерения уровня нефтепродуктов и границы раздела нефть-вода открытого исполнения с Z крючком (вид спереди и сбоку) | Контрольно-измерительная рулетка для измерения уровня нефтепродуктов и границы раздела нефть-вода защищенного исполнения с колонковой трубой клапана MMC типа B | Контрольно-измерительная рулетка для определения границы раздела нефть-вода и уровня нефтепродуктов экологического исполнения |
В левой части представленного выше рисунка показана измерительная рулетка границы раздела нефть-вода защищенного исполнения со стаканом парового клапана MB.
Стандартное применение рулеток D-2401-2 защищенного и закрытого типа:
- рулетки для измерения уровня нефтепродуктов и границы раздела нефть-вода на морских танкерах, устанавливаемые через паровые регулирующие клапаны MMC;
- рулетки для измерения уровня нефтепродуктов и границы раздела нефть-вода, монтируемые через станции MMC для поверхностного измерения на резервуарах.
Рулетки для измерения уровня нефтепродуктов и границы раздела нефть-вода открытого и экологического исполнения
Применение
- открытое измерение (пары только нетоксичных продуктов)
- экологические измерения (типично для мониторинга скважинных паров). Ленты имеют покрытие Tefzel® (Dupont Corporation) с антистатической обработкой MMC. Доступно также недорогое полиэтиленовое покрытие ленты.
Спецификация
Точность (для всех моделей):
- рулетки/датчика: +/- 1/8″ (3 мм), +/- 0,01%;
Датчик: двухфункциональное звуковое измерение уровня взлива и границы раздела нефть-вода.
Батарея: 9В Duracell MN1604
Измерение: уровня взлива, температуры продукта, границы раздела (нефть-вода), с автоматическим прерыванием.
Длина измерительной ленты:
-
односторонняя: 50' (15 м), 75' (25 м), 100' (30 м)
специальная защищенного и открытого типа, 120' (37 м), 165' (50 м) - односторонняя, экологического исполнения: 3 0м, 100' инженерная шкала (1/10', 1/100'). Применение смотрите выше.
Стандартный вес:
- 50 футов/15 м – "R" 8 фунтов (3,6 кг) "F" 7 фунтов (3,2 кг)
- 100 футов/30 м – "R" 9 фунтов (4,1 кг) "F" 8 фунтов (3,6 кг)
- 165 футов/50 м – "R" 11 фунтов (5 кг) "F" 10 фунтов (4,5 кг)
Одобрения: взрывобезопасность – BASEEFA, CSA, SAA, IMO--USCG, LLoyds; BV, DNV, CCS, NKK.
Все контрольно-измерительные системы MMC поставляются в прочных пластиковых футлярах для удобной транспортировки и безопасного хранения с запасным аккумулятором и инструкцией по эксплуатации.
