Станции для поверхностного измерения и отбора проб на наземных резервуарах с нефтепродуктами и химикатами

Разработки по индивидуальному заказу для измерений с повторяемой точностью

Стандартные измерительные приборы 150# ANSI, устанавливаемые с помощью фланцев на поверхности резервуаров, с паровыми регулирующими клапанами MMC (показан клапан размером 8″):

Стандартные измерительные приборы 150# ANSI

С любым из представленных приборов MMC можно легко осуществлять точные безопасные измерения и отбор проб на наземных резервуарах

Станции для поверхностного измерения и отбора проб на наземных резервуарах

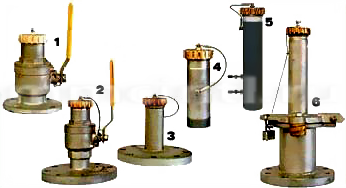

Технические характеристики контрольно-измерительных станций

  1. 1. MB, 2″, 150#

    Стандартная контрольно-измерительная станция и станция отбора проб (объемом 1/2 литра). Этот запорный клапан положительного противодавления позволяет производить измерения с рулетками UTI, UI или стационарными измерительными/пробоотборными станциями с применением запорных клапанов положительного противодавления( MMC BS или MBS) с пробоотводными отверстиями.

  2. 2. MBXF, 2″, 150#

    Контрольно-измерительная станция с переменной высотой и размером фланца. Эта версия обладает всеми функциями представленного выше типа MB, но разработана для заказных размеров и фланцев. Верхняя плоскость клапана (минимальная высота 7″), может быть изготовлена как фиксированное дополнение к метке градуировочной таблицы резервуара для хранения нефтепродукта.

  3. 3. GPSXF, 2″

    Контрольно-измерительная трубная станция, с фланцевым монтажом по техническим условиям заказчика. Эта простая модификация станции типа MBXF, применяется для измерительных целей, когда не требуется положительное запирание измерительного отверстия резервуара. GPSXF подходит для любых измерительных рулеток MMC с выборкой 1/2 литра, подключаемых через стандартные портативные пробоотборные рулетки MMC.

  4. 4. GPST-2

    Контрольно-измерительная трубная станция, с резьбовым монтажом. Это самый простой из выпускаемых приборов для измерений и отбора проб. Такая станция может быть смонтирован на подготовленном трубном резьбовом отверстии диаметром 2 дюйма в пробоотводной крышке. Она также может быть установлена на доступный трубный выход резервуара, не менее 1 1/2″ в диаметре.

  5. 5. GPSB-2

    Контрольно-измерительные трубные станции для временных нужд. Эта специальная версия используется с поставляемой владельцем монтажной арматурой, в ситуациях, когда требуются только периодические проверочные измерения содержимого резервуара. Она также может быть применена для периодической проверки точности стационарной измерительной системы уровня резервуара. Другие приборы временного использования могут быть специально разработаны по запросу.

  6. 6. GSSC-24

    Контрольно-измерительная станция с откидной крышкой, для отбора проб объемом 1-2 литра. Предназначенная для выполнения любой из функций стационарных приборов, данная станция была специально разработана для открытых измерений, когда за одно погружение требуется взятие пробы большого объема (1-2 литра). Диаметр открытой трубной конструкции равен 4″: от основания монтажного фланца до откидной крышки. Откидная крышка легко открывается обычным ручным инструментом: после проворачивания двух латунных зажимных кулачков до их открытого положения, крышка снимается. Диаметр основания стандартного монтажного фланца составляет 4″, размер 150 #. Другие размеры и типы фланцев могут быть предоставлены по запросу.
