Пробоотборные рулетки и оборудование для измерения глубины и сухости дна резервуаров с нефтепродуктами и химикатами

Пробоотборные системы закрытого и защищенного исполнения

Стандартная пробоотборная система закрытого исполнения Стандартная пробоотборная система защищенного исполнения Зональный пробоотборник Звуковой отвес
Стандартная пробоотборная система закрытого исполнения (FIPS) (15-37м) Стандартная пробоотборная система защищенного исполнения (15-37м) Контейнер емкостью 0,5 литра для зонального отбора проб. Другие пробники Стандартный латунный звуковой отвес 6″

С пробоотборной системой идет в комплекте контейнер из нержавеющей стали емкостью 0,5 литра для зонального отбора проб, латунный 6-дюймовый звуковой отвес  и прочный футляр для транспортировки.

Стандартная пробоотборная система закрытого исполнения (FIPS)

Система Flexi-Dip (FIPS) предназначена для использования с широким диапазоном стандартных паровых регулирующих клапанов MMC, такие как B, MB, MMB и F/C50. Система специально разработана для применения на резервуарах, на которых запрещены утечки испарений продукта во время измерений или взятия проб.

Как только пробоотборная система крепится к любому контрольному клапану MMC, можно получить пробу, но затем требуется произвести закрытие клапана, поднятие и ручное опорожнения контейнера с собранным продуктом. Стандартные измерения глубины резервуара и сухости дна могут быть выполнены путем присоединения зонда к карабину на конце рулетки.

Информацию о других пробоотборных системах закрытого исполнения смотрите на странице: Паровые регулирующие клапаны для отбора проб и оборудование для «Закрытого» отбора проб из резервуаров

Технические характеристики пробоотборной системы MMC закрытого исполнения

Точность показаний рулетки: +/- 1/8″ (3 мм), +/- 0,01%.

Длина измерительной ленты: 50' (15 м), 75' (25 м), 100' (30 м), 120' (37 м); нержавеющая сталь или (до 30 м) Tefzel антистатическое покрытие (для химической промышленности).

Стандартный вес: 14 футов (6,4 кг).

Диапазон давления: рабочее – 3 фунта/кв.дюйм; максимальное – 7,5 фунта/кв.дюйм.

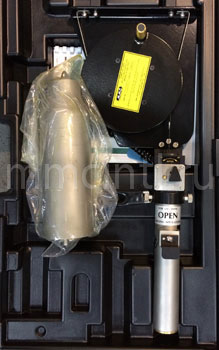

Донный пробоотборник MMC D2562-1FS

Стандартная пробоотборная система защищенного исполнения Flexi-Dip (минимальная утечка газа)

Пробоотборная система Flexi-Dip защищенного исполнения предназначена для использования с различными паровыми регулирующими клапанами MMC. Каждая пробоотборная рулетка поставляется в комплекте с карабином для ленты, контейнером емкостью 0,5 литра для зонального отбора проб и латунным звуковым отвесом (API).

Пробоотборная рулетка защищенного исполнения разработана для ручного отбора проб, измерения глубины резервуара и сухости дна. Аналогично FIPS системам, как только пробоотборное устройство крепится к любому контрольному клапану MMC, можно получить пробу, но затем требуется произвести закрытие клапана, поднятие и ручное опорожнения контейнера с собранным продуктом. Также могут быть выполнены стандартные измерения глубины резервуара и сухости дна.

>скачать инструкцию по эксплуатации пробоотборника MMC D2562скачать инструкцию к пробоотборнику MMC D2562 защищенного исполнения

скачать чертеж пробоотборной системы MMC D25621FS скачать чертеж пробоотборной системы MMC D-2562-1FS

Cкачать инструкцию к пробоотборнику Flexi-Dip D-2562-1FS скачать инструкцию к пробоотборнику Flexi-Dip D-2562-1FS

Cкачать описание защищенного пробоотборника Flexi-Dip 2326R-2562 скачать описание защищенного пробоотборника Flexi-Dip 2326R-2562



Технические характеристики пробоотборной системы MMC защищенного исполнения

Точность показаний рулетки: +/- 1/8″ (3 мм), +/- 0,01%.

Длина измерительной ленты: 50' (15 м), 75' (25 м), 100' (30 м), 120' (37 м); нержавеющая сталь и пластиковое покрытие.

Стандартный вес без пробоотборника: барабан, каркас, лента и т.д.

  • 100'/30м для отбора проб 1 литр – 9 фунтов (4,1 кг)
  • 100'/30м для отбора проб 0,5 – 10 фунтов (4,5 кг) с адаптером

Пробники

Полностью из нержавеющей стали (все латунные модели также доступны).

Донный пробник Зональный пробник MMC Латунный зональный пробник MMC Зональный пробник Зональный пробник MMC
Донный пробник из нержавеющей стали; 0,5 литра; для 2-дюймовых клапанов Зональный пробник из нержавеющей стали; 0,5 литра; для 2-дюймовых клапанов Латунный зональный пробник; 1-2 литра; для 4-дюймовых клапанов Зональный пробник из нержавеющей стали; 1 литр; для клапанов 3″ или 4″ Зональный пробник из нержавеющей стали; 1 литр; для 4-дюймовых клапанов
  • 1-литр – 3,5″ внешний диаметр X 10″ – для 4-дюймовых клапанов размера «S», [Модель 1LTR-3.5X10LG]
  • 1-литр – 2,5″ внешний диаметр X 16″ – для 3-дюймовых клапанов MBS-3, [Модель 1LTR-2.5X16LG]
  • 1/2-литр – 1,625″ внешний диаметр X 18″ – для всех 2-дюймовых клапанов [Модель 1/2LTR-1.625X18]
  • 1/3-литр – 1Ю375″ внешний диаметр X 28″ – 1 1/2″ клапан MMB, [Модель 1/2LTR-1.375X28]

MMC поставляет стандартные и заказные зональные и донные пробники для наземного и морского применения.



Звуковые отвесы

Звуковой отвес тип 304 Латунный звуковой отвес Звуковой отвес диаметром 24,5мм
Звуковой отвес тип 304, нержавеющая сталь (915г) Латунный звуковой отвес (API) Звуковой отвес диаметром 24,5 мм из нержавеющей стали или латуни

Стандартная поставка: американская латунные звуковые отвесы 6″; по специальному запросу – звуковые отвесы из нержавеющей стали.

Латунные звуковые отвесы могут поставляться с английской или метрической разметкой. Звуковые отвесы из нержавеющей стали имеют двойную маркировку.

Для проверки сухости дна можно заказать в качестве дополнительных принадлежностей клапаны с отверстием 1″, латунные отвесы 24,5 мм.

MMC поставляет стандартные и изготовленные на заказ отвесы для нефтяной и химической промышленности.

Оформить заказ на оборудование MMC
